Katup Kupu-Kupu

Produsen Butterfly Valve untuk Aplikasi Kontrol Aliran Industri

Kami menyediakan rangkaian lengkap katup kupu-kupu industri yang dirancang untuk unggul dalam aplikasi kontrol aliran yang menuntut.

Rumah 12 Halaman terakhir 1/2

Spesifikasi Teknis

Parameter	Rentang / Standar
Standar Desain	API 609, ASME B16.34, EN 593
Rentang Ukuran	DN40 – DN2400 (1,5" – 96")
Peringkat Tekanan	PN6, PN10, PN16, Kelas 150, Kelas 300
Tatap muka-ke-Tatap muka	API 609, ISO 5752, EN 558
Jenis Koneksi	Wafer, Lug, Bergelang, Bergelang Ganda
Standar Pengujian	API 598, ISO 5208

Fitur Utama

01.

Kompak & Ringan

Desain yang ramping membutuhkan ruang minimal dan menyederhanakan pemasangan dibandingkan dengan katup gerbang atau bola.

02.

Penurunan Tekanan Rendah

Geometri cakram yang dioptimalkan memastikan kapasitas aliran maksimum dan mengurangi biaya energi.

03.

Penyegelan Dua Arah

Direkayasa untuk menjaga gelembung-segel rapat, apa pun arah alirannya.

04.

Seperempat-Operasi Putaran

Aktuasi cepat 90 derajat untuk kontrol manual atau otomatis yang efisien.

Bahan & Pilihan Tempat Duduk

Memilih kombinasi material yang tepat sangat penting untuk umur panjang katup. Kami menawarkan beragam konfigurasi:

Bahan Bodi: Besi Cor (GG25), Besi Ulet (GGG40/50), Baja Karbon (WCB), Baja Tahan Karat (CF8/CF8M), Al-Perunggu.
Bahan Cakram: Besi Ulet (dilapisi Nilon/Nikel), SS304, SS316, Al-Perunggu, Monel.

Opsi Kursi (Inti Penyegelan):

EPDM/NBR: Terbaik untuk air, udara, dan bahan kimia ringan (-20 derajat hingga 120 derajat).
PTFE (Teflon): Sangat baik untuk bahan kimia agresif dan aplikasi-food grade.
VITON (FKM): Ketahanan terhadap cairan-suhu tinggi dan minyak bumi-.
Logam-ke-Logam: Untuk-uap bertekanan tinggi dan lingkungan termal ekstrem (Triple Offset).

Kontrol & Pengujian Kualitas

Verifikasi Materi

Pengujian spektrometer semua coran untuk memastikan kepatuhan komposisi kimia.

Pengujian Hidrostatis & Pneumatik

Setiap katup menjalani uji tekanan cangkang dan dudukan sesuai API 598 sebelum pengiriman.

Pengujian Torsi

Verifikasi torsi operasional untuk memastikan kompatibilitas dengan aktuator yang ditentukan.

Inspeksi Dimensi

Pemeriksaan 100% dimensi flensa dan panjang-hadap-tatap.

Ketertelusuran

Keterlacakan angka panas penuh untuk semua-komponen penahan tekanan.

Kemampuan Pabrik

1

Manufaktur Lanjutan

Dilengkapi dengan-pusat permesinan CNC skala besar dan jalur pengecatan otomatis (lapisan Epoxy hingga 300μm).

2

Produksi-Skala Besar

Kapasitas untuk menangani-pesanan OEM/ODM bervolume tinggi dengan waktu tunggu yang konsisten.

3

Rekayasa Kustom

Tim R&D kami dapat menyediakan ekstensi batang khusus, pelapis khusus, atau paduan bahan unik (Duplex SS, Titanium) untuk kebutuhan khusus.

4

Logistik Global

Kemasan yang diperkuat-kelas ekspor dengan dokumentasi lengkap (MTC, COO, Sertifikat Garansi).

Sertifikat kami








Pertanyaan Umum

T: Berapa waktu tunggu untuk pesanan standar?

J: Kami menyimpan stok besar katup kupu-kupu Wafer dan Lug standar (DN50-DN300), yang dapat dikirimkan dalam waktu 7 hari. Pesanan khusus atau diameter besar biasanya memakan waktu 3–5 minggu.

T: Apakah katup Anda memiliki sertifikasi internasional?

J: Ya, kami dapat memberikan sertifikat CE, ISO 9001, dan WRAS (untuk air) berdasarkan permintaan, bersama dengan laporan lengkap MTC 3.1 untuk setiap batch.

T: Bisakah Anda menyediakan katup dengan-aktuator yang sudah terpasang sebelumnya?

J: Tentu saja. Kami menawarkan "Kontrol Aliran Turnkey" dengan melakukan pra-pemasangan dan pengujian aktuator pneumatik atau listrik sesuai tegangan yang Anda tentukan dan persyaratan sinyal kontrol.

T: Bagaimana Anda memastikan jok tidak meledak di bawah tekanan tinggi?

J: Kursi kami yang tangguh dirancang dengan ikatan "berpelapis fenolik" atau "divulkanisasi" pada bodinya, memastikan kursi tetap kaku dan mencegah perpindahan selama-aliran berkecepatan tinggi.

Kami terkenal-sebagai salah satu produsen dan pemasok katup kupu-kupu terkemuka di Tiongkok. Dengan pengalaman berlimpah, kami dengan hangat menyambut Anda untuk membeli katup kupu-kupu canggih massal dari pabrik kami. Jika Anda memiliki pertanyaan tentang kerja sama, jangan ragu untuk mengirim email kepada kami.

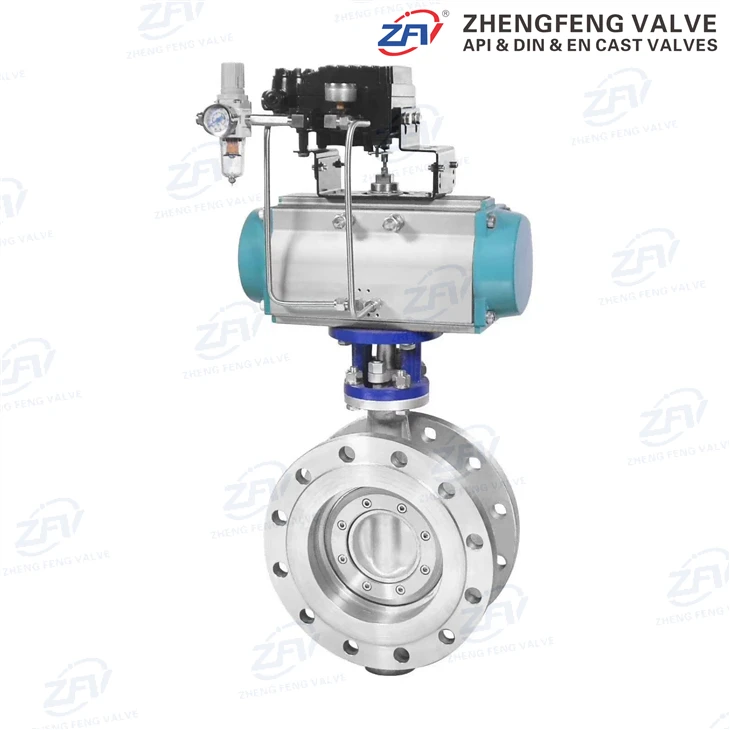

Katup Kupu-kupu Triple Offset Pneumatik
